5G網絡迅猛發展，網絡數據傳輸需求呈指數增長，光網絡作為底層的承載網絡，其傳輸能力對5G網絡發展至關重要。
擴展光網絡傳輸能力的一大法寶就是不停深挖光纖可用的波段資源，也就是不斷擴展光網絡的傳輸?shù)缆穼挾取鬏數缆穼捔耍饩W(wǎng)絡的傳輸能力自然就提升了
。
近期，光網絡涌現出波段新秀CE、Cpp、C+L波段，為擴展光網絡傳輸能力增磚加瓦。
[敏感詞]小編就給大家聊聊光纖的這些波段
。
光纖通信顧名思義就是光作為信息載體，光纖作為傳輸介質的通信。但是，不是所有的光都適合光纖通信。光的波長不同（可以簡單理解為顏色不同的光），在光纖中的傳輸損耗就不同。傳輸損耗大的光，就沒辦法攜帶信息在光纖中傳輸了。
經過科學家長期研究，最先發現波長為850nm的光可以作為光通信使用的光，這個波段也被直接稱為850nm波段。但是，850nm波段的波長區域傳輸損耗比較大，也沒有合適的光纖放大器。因此，850nm波段僅適宜于短程傳輸。
而后，科學家又探索出“低損耗波長區域”光波段，也就是1260nm~1625nm區域的光，最適合在光纖中傳輸。傳輸損耗和光波段關系參見下圖。
1260nm~1625nm區域又被細分為五個波段：O波段、E波段、S波段、C波段和L波段。
O波段
O波段波長范圍為：1260nm~1360nm。此波段的光色散導致的信號失真最小，損耗[敏感詞]，為早期的光通信波段。因此，被命名為O-band（O波段），其中O指“Orignal（原始）”。
E波段
E波段波長范圍為：1360nm~1460nm，E波段是五個波段中最不常見的波段。E指“extended（擴展）”。從上面?zhèn)鬏敁p耗和光波段關系圖中，可以看到E波段有一個明顯的不規則傳輸損耗凸點。這個傳輸損耗凸點是因?yàn)?370nm~1410nm波長的光被氫氧根離子（OH-）吸收，所以導致傳輸損耗急劇加大，這個凸點也被稱為水峰。
由于受早期光纖工藝限制，在光纖玻璃纖維中，經常殘留有水（OH基）雜質，導致E波段的光在光纖中傳輸?shù)乃p[敏感詞]，無法正常用于傳輸通信使用。
隨著光纖加工工藝的提高，出現了ITU-T G.652.D光纖，使得E波段光的傳輸衰減變得比O波段低，解決了E波段光的水峰問題。
S波段
S波段波長范圍為：1460nm~1530nm。S指“short-wavelength（短波長）”。S波段光的傳輸損耗比O波段要低一些，常被用于PON（無源光網絡）系統的下行波長。
C波段
C波段波長范圍為：1530nm~1565nm。C指“conventional（常規）”。C波段光的傳輸損耗[敏感詞]，被廣泛用于城域網、長途、超長途以及海底光纜系統。波分網絡中也經常用到C波段。
L波段
L波段波長范圍為：1565nm~1625nm。L指“l(fā)ong-wavelength（長波長）”。L波段光的傳輸損耗第二低。當C波段光不足以滿足帶寬需求的時候，L波段光會作為補充用于光網絡。
U波段
除了以上五個波段之外，其實還有一個波段會被用到，那就是U波段。U波段的波長范圍是1625nm~1675nm。U指“ultra-long-wavelength（超長波長）”。U波段則主要用于網絡監控。

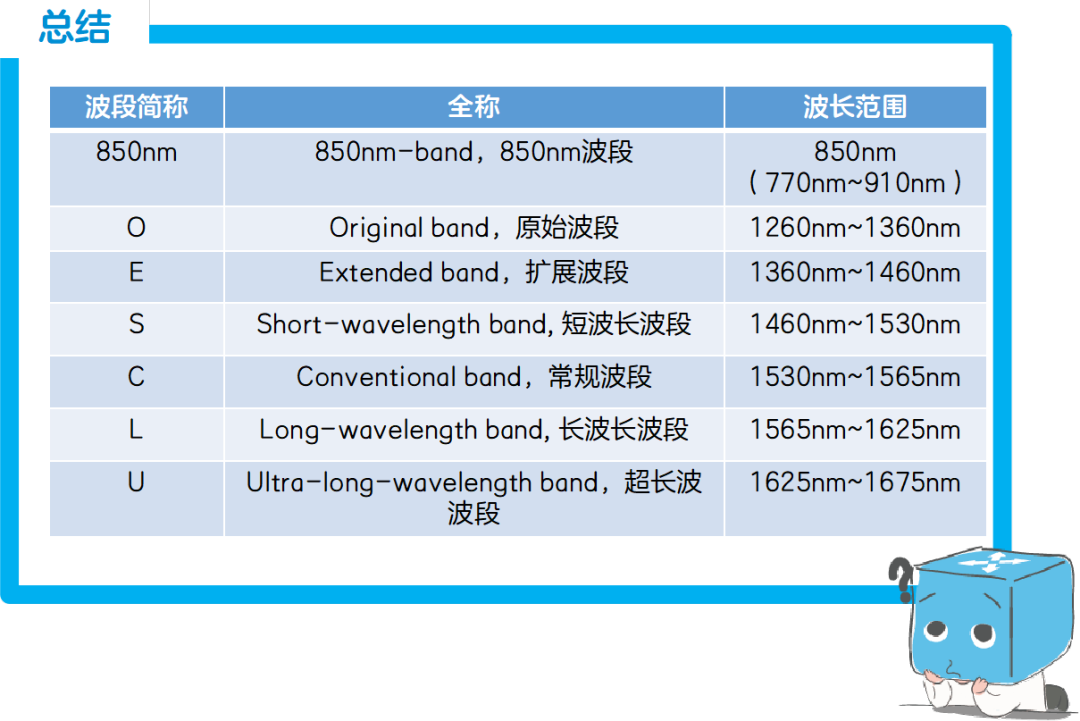

[敏感詞]來小結一下這些傳統波段。
光通信常用波段是：傳統C波段的1529.16nm ~ 1560.61nm波長范圍。這里所提及的新秀波段CE/Cpp/C+L，是指當前光通信為擴展傳統C波段傳輸資源而引入的新波段資源
。
從前面的傳統波段分析可知，要想擴寬光通信所使用的C波段，可以向臨近短波長波段（S波段）和長波長波段（L波段）求支援。這好比，要想擴建現有道路，就只能看看道路兩旁的荒地是否可用，有荒地就可以擴寬道路。
接下來我們看看新秀波段CE/Cpp/C+L，向S和L波段借用了哪些資源呢？
CE波段
CE（C Extended）波段也稱C+波段。那CE波段較C波段“+”了哪些波長范圍呢？我們可以將C波段資源劃分為80個通路傳輸信息，其中每個通路占用0.4 nm的波段范圍資源。因此，C波段也稱為C80波段。CE波段借用了L波段（即長波長波段）部分波長資源，波長范圍擴展為是1529.16nm ~ 1567.14nm，CE波段資源可劃分為96個通路傳輸信息，也就是C96波段。CE波段的傳輸容量相對于C波段，增加了20%。
Cpp波段
Cpp（C plus plus）波段也稱為C++波段。Cpp波段不僅像CE波段那樣，向L波段借用波長資源，也同時向S波段借用資源，波長范圍擴展為1524.30nm ~ 1572.27nm。按照每個通路占用0.4 nm的波段范圍資源劃分，波段資源可以劃分為120個通路傳輸信息。因此Cpp波段也被稱為C120波段。Cpp波段的傳輸容量相對于C波段，增加了50%。
C+L波段
C+L波段從字面上可了解到，C波段和L波段的資源都用于光通信。同樣按照每個通路占用0.4 nm的波段范圍資源劃分，C+L波段常見傳輸方案有如下3種。
C120+L80：Cpp波段（120個通路）+L波段（80個通路），實現200波系統。其中L波段實際為L(zhǎng)+波段，波長范圍為1575.16nm ~ 1617.66nm。C120+L80傳輸方案的傳輸容量較C波段增加了1.5倍。
C96+L96：CE波段（96個通路）+L波段（96個通路），實現192波系統。其中L波段實際為L(zhǎng)++波段，波長范圍為1575.16nm ~ 1626.43nm。C96+L96傳輸方案的傳輸容量較C波段增加了1倍多。
C120+L96：Cpp波段（120個通路）+L波段（96個通路），實現216波系統。其中L波段實際為L(zhǎng)++波段，波長范圍為1575.16nm ~ 1626.43nm。C120+L96傳輸方案的傳輸容量較C波段增加了約2倍。

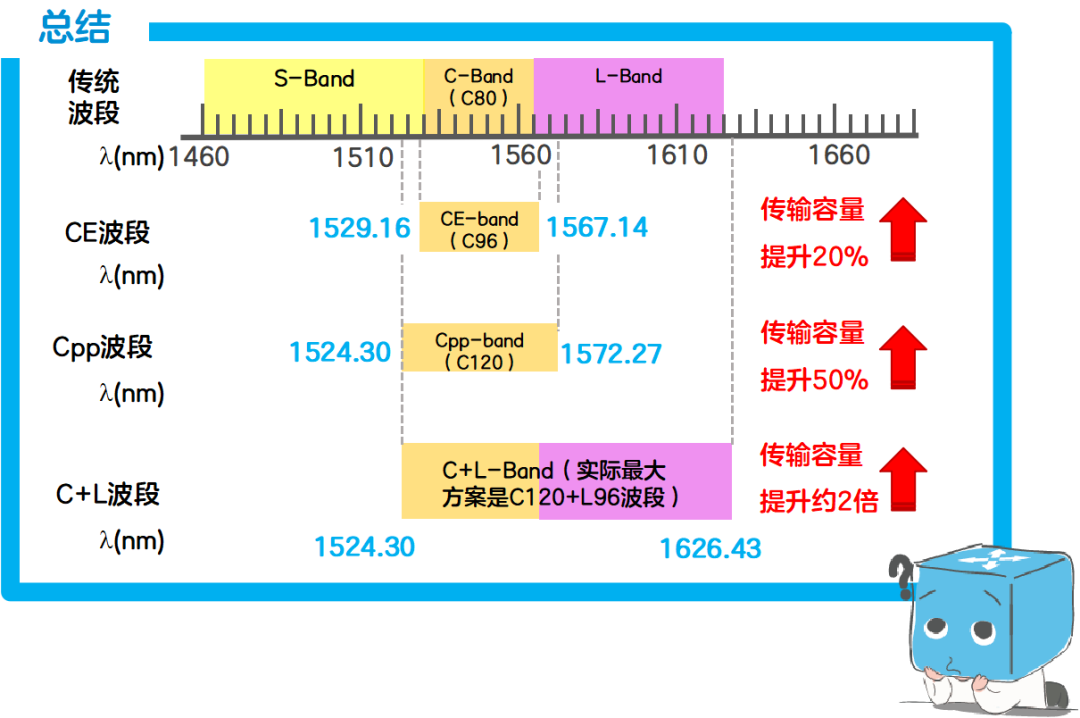

最后，一張圖展示一下這三個新秀波段。
總之，科學家已經將光纖可用波長資源拓展到非常大的范圍。但是，這些波段資源可以真正應用到5G等通信系統中，還受到[敏感詞]因素影響。
受光器件的限制，例如下列光器件對新擴展的波段范圍都不能直接支持，需要升級
。
摻鉺光纖放大器（EDFA）
調制器等有源器件
波長選擇開關（WSS）無源器件
對于L波段，傳輸性能劣化，會增加運維復雜性，進而增加成本投入。
可喜的是運營商已經將充分利用現有光纖資源，擴展光纖可用波段資源，提升傳輸容量，作為未來光通信網絡發展的目標，當前也有部分運營商開始部署Cpp波段光網絡
。
隨著技術的日新月異，未來我們一定可以看到采用C+L波段解決方案的光通信網絡
。
