在日常生活中大家見各過種各樣的天線都見多了，為什么天線要設計成這個形狀？在應用場合要選擇什么的天線，我們平時是怎么樣來稱呼的喲普什么規律，你知道嗎?我金航標kinghelm宋仕強（www.zyhxw.cn）就來給大家科普一下。

1. 棒狀/鞭狀天線,棒狀/鞭狀天線一般為全向天線，即在水平方向圖上表現為360°都均勻輻射，也就是平常所說的沒有方向性，但是一般增益不大。這類天線應用非常普遍，使用時也無太多特殊要求，比如家用的Wi-Fi、電臺、移動通信系統中郊縣大區制的站型，我們小時候經常聽的無線電收音機等，都是這種天線非常常見。

金航標kinghelm的GPS模塊北斗天線通信天線系列

2.吸頂天線，吸頂天線是移動通信系統天線的一種，主要用于室內信號覆蓋，比如會場、賓館、寫字樓、電影院、住宅樓內等。白色向下的突起是天線體，往外輻射信號，后面接的線纜為饋線，把信號從移動基站引入到天線。現今市場上見到的室內吸頂天線，外形花色很多，但其內芯的購造幾乎都是一樣的。一般天線上會有移動或聯通的品牌商標，一眼就可看出是哪家運行商的信號在覆蓋本地區。

     3. 壁掛天線，壁掛天線主要安裝在房間、大廳、走廊等場所的墻壁上，屬于空氣介質型微帶天線具有較強的方向性，增益較大，外形都經過美化的比較耐看，用一般在比較狹長的室內空間。壁掛天線安裝時前方較近區域不能有物體遮擋，且不要正對窗戶、大門等信號比較容易泄漏到室外的開口。壁掛天線的增益比吸頂天線要高，一般在6~10dB之間。比如高速路口不停車收費系統也是其一大應用。

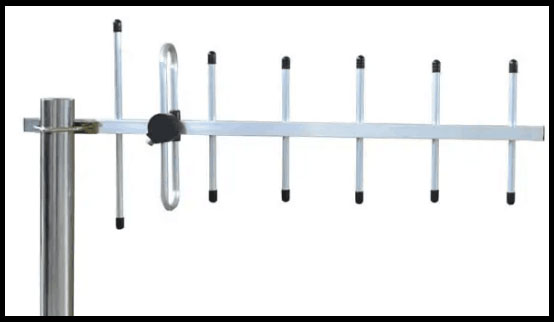

4.八木天線，八木天線屬于較高增益的定向天線，是由一個有源振子（一般用折合振子）、一個無源反射器和若干個無源引向器平行排列而成的端射式天線，由日本東北大學的八木秀次和宇田太郞兩人發明，所以叫八木天線。八木天線的單元數越多，其增益越高，通常采用6~12單元的八木定向天線，其增益可達10~15dB。具有增益較高、結構輕巧、架設方便、價格便宜等優點。八木天線適用于點對點的通信或者將室外信號引入到室內，是室內分布系統室外接收天線的[敏感詞]，比如某區域室內手機信號特別弱希望改善，一般都選用八木天線。

最常見電視機用八木天線

5.基站用板狀天線，基站板狀天線是最為普遍極為重要的基站天線，屬于定向天線的一種。板狀天線的優點是：增益高、扇形區方向圖好、后瓣小、垂直面方向圖俯角控制方便、密封性能可靠以及使用壽命長。其選型和設置相對復雜，根據覆蓋要求、話務量分布、抗干擾要求等，需嚴格的調整下傾角、方向角、天線掛高、天線分集距離和隔離距離等參數。

常規的基站板狀天線，其增益約為 14~17dB，加長型基站板狀天線，其增益可達16~19dB，不言而喻，加長型的長度，為常規板狀天線的一倍，達2.4 m左右。

 HDMI高清頭-KH-HDMI-19P-Cu

6.高增益拋物面天線，由于拋物面具有良好的聚焦作用，所以拋物面天線集射能力強，直徑為1.5 m的拋物面天線，其增益即可達20 dB。雷達在發射時須把能量集中輻射到需要照射的方向，而在接收時又盡可能只接收探測方向的回波，同時分辨出目標的方位和仰角，所以該天線形態在雷達或衛星系統中非常常見。也有的拋物面采用柵狀結構，一是為了減輕天線的重量，二是為了減少風的阻力。

金航標kinghelm的GPS模塊北斗天線陶瓷通信天線FPC天線系列

7. SBX-1?；?/span>X波段雷達天線，因為地球曲率的關系，固定式雷達能覆蓋的范圍有很大限制。"海上巨眼"SBX-1海基X波段雷達包含許多小的雷達罩和一個重1814公噸的相位陣列雷達天線。這個相位陣列雷達天線需要超過一百萬瓦的電力運作，擁有超過30000組傳送接收T/R模組，占地384平方米，可以對目標進行搜尋和追蹤。并且可以和美軍位于加利福尼亞州范登堡空軍基地導彈防御系統、位于阿拉斯加州里利堡基地交換信息，這兩個基地都有攔截、擊落導彈的能力。

kinghelm金航標type-c連接器kh-tpye-c 6p-24p系列

因為篇幅的原因，天線知識今天先給大家介紹到這里，下次為大家介紹金航標的新產品type-c連接器產品的相關知識！有意可以瀏覽金航標官網（www.zyhxw.cn）或者“北斗專家”微信公眾號！“Kinghelm”商標由金航標公司原始注冊，金航標是GPS天線北斗天線研發生產直銷廠家，在北斗GPS導航定位行業非常高的知名度和美譽度，研發生產產品廣泛應用于bds衛星導航定位無線通信等領域。主要產品包括：RJ45-RJ45網絡，網絡接口連接器、射頻連接器轉接線、同軸線纜連接器、type-c連接器、hdmi接口type-c接口、排針排母、SMA、fpc、FFC天線連接器、天線信號傳輸防水接頭、hdmi接口、usb連接器、端子端子線、端子板接線端子、接線端子排、射頻rfid標簽、定位導航天線、通訊天線天線連接線、膠棒天線吸盤天線、433天線4G天線，GPS模塊天線等。廣泛應用于航天航空、通信、[敏感詞]、儀器儀表和安防、醫療等行業。
